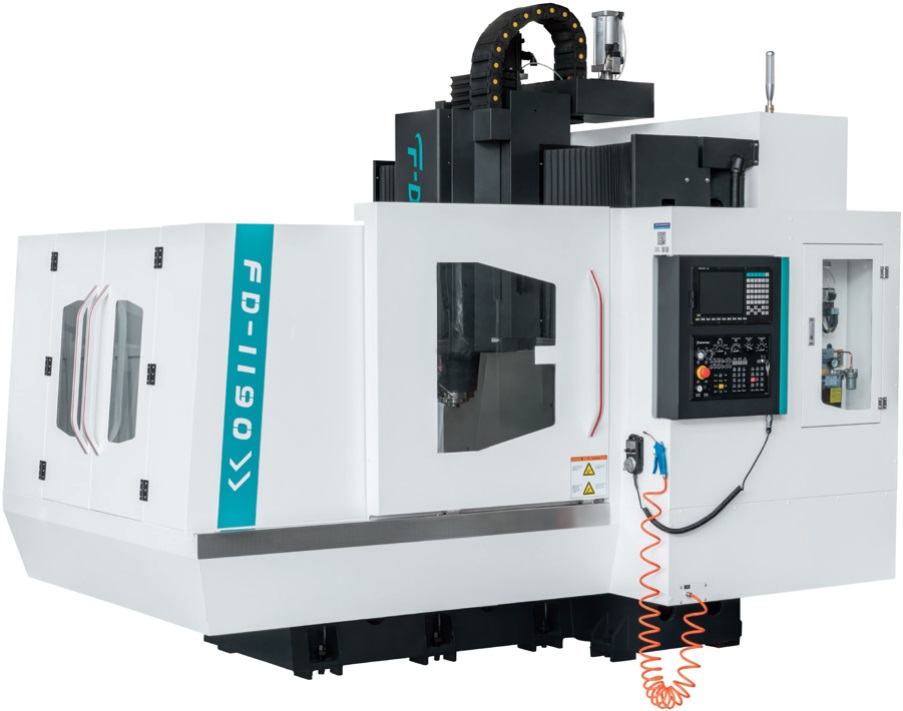

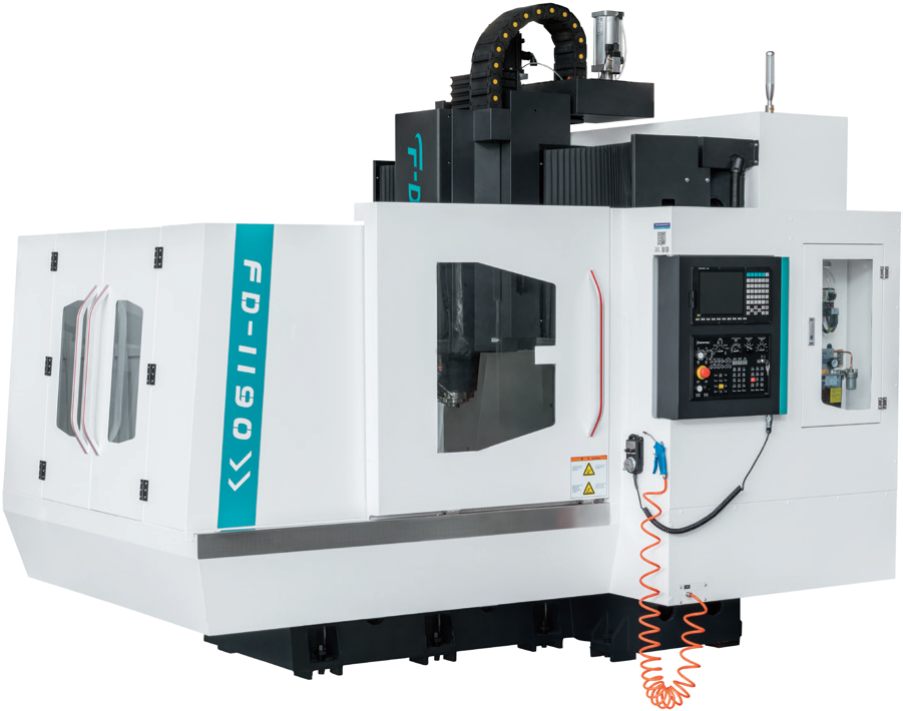

FD-1190三線龍門加工中心技術參數：
| 項目 | 單位 | FD-1190 |
| 加工范圍 | ||
| X軸行程 X axis travel | mm | 900 |
| Y軸行程 Y axis travel | mm | 1100 |
| Z軸行程 Z axis travel | mm | 450 |
| 龍門有效寬度 Gantry width | mm | 1000 |
| 工作臺面到主軸端面的距離 Spindle nose to worktable | mm | 200-650 |
| 工作臺 Worktable | ||
| 工作臺尺寸 Worktable size | mm | 900×1100 |
| 工作臺承重 Load of worktable | kg | 900 |
| T型槽規格 T-groove size | 18×170×5 | |
| 驅動進給 | ||
| 最大切削速度 X/Y/Z Max cutting speed | m/min | 10/10/10 |
| 快速移動速度 X/Y/Z Max move speed | m/min | 15/15/15 |
| 絲桿規格 X/Y/Z ball screw size | mm | 40/40/40 |
| 滾柱線軌規格 X/Y/Z Roller linear guide size | mm | 45/45/45 |
| 定位精度 Positioning accuracy | mm | 0.010/500 |
| 重復定位精度 Repeate accuracy | mm | 0.006/500 |
| 主軸 Spindle | ||
| 驅動方式 Spindle type | 直聯機械主軸 | |
| 主軸最高轉速 Spindle speed | rpm/min | 12000 |
| 主軸功率 Spindle power | kW | 11/16.5 |
| 主軸直徑 Spindle diameter | mm | Ø150 |
| 主軸錐孔 Spindel cone hole | BT40 | |
| 其它 | ||
| 氣源壓力 Compressed air pressure | MPa | 0.6 |
| 機床重量 Machine weight | t | 7 |
| 機床尺寸 Machine size | mm | 約2620×3200 |
| 機床高度 Machine height | mm | 約2975 |
| 刀庫容量 ATC | T | 24 |
| 數控系統 Control system | 新代22MA |
由于本公司不斷研究改進，對本型錄產品規格有變更之權利，參數修改恕不另行通知。
Due to our company's continuous research and improvement, we reserve the right to make changes to the product specifications in this catalog. Parameter modifications will not be notified separately.
標準配置
1、變壓器
2、半罩鈑金
3、自動潤滑系統
4、工具箱及工具
5、水平調整螺絲與墊塊
6、操作及保養手冊
7、機床控制系統
8、手持脈沖發生器
9、主軸環狀冷卻系統
10、主軸油溫冷卻系統
11、電器箱熱交換器
選擇配置
1、第四軸
2、機械手刀庫
3、主軸中心出水
4、油水分離裝置
5、接觸式對刀儀
6、激光對刀儀
7、鏈式排屑器
